Ekspres do kawy Electrolux/AEG Crema EA150 950074401-00
Pompka nie pompuje w pozycji gałki para/gorąca woda. Jeśli nie pompuje w pozycji czarnego przełącznika gorąca woda uszkodzony jest tyrystor lub linia zasilania jego bramki.

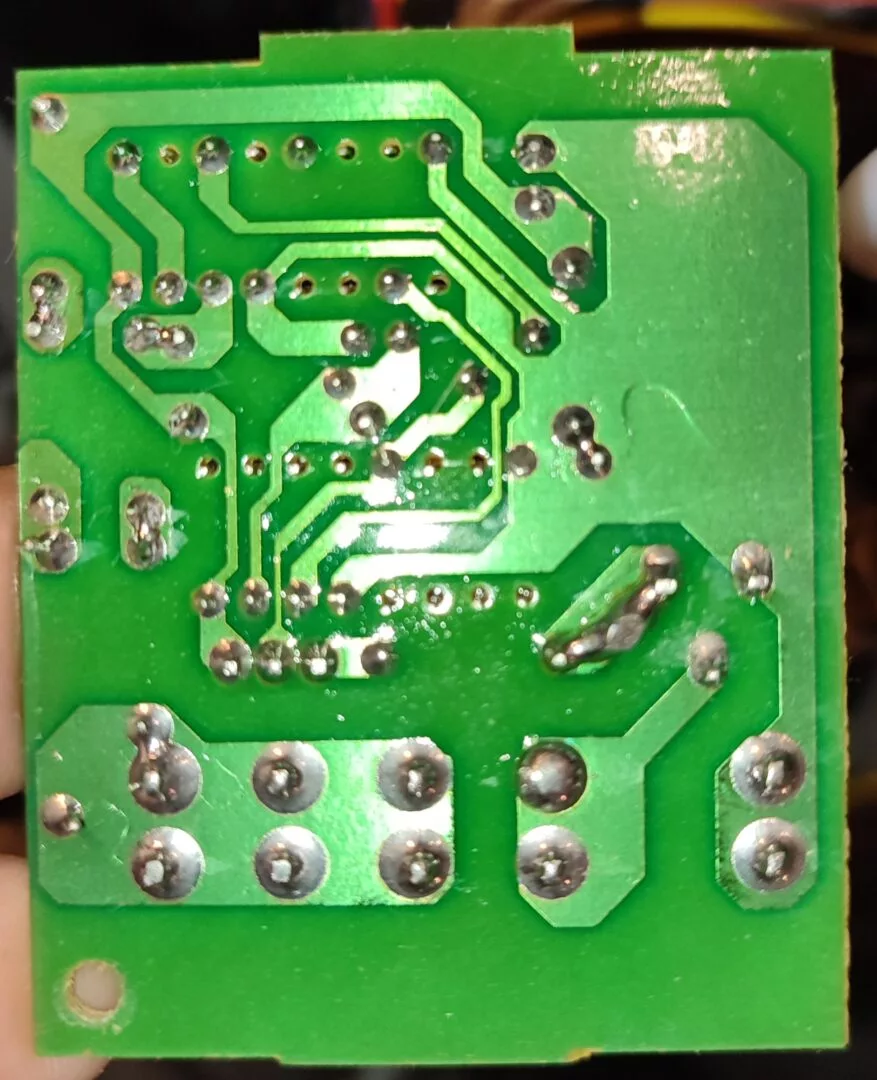

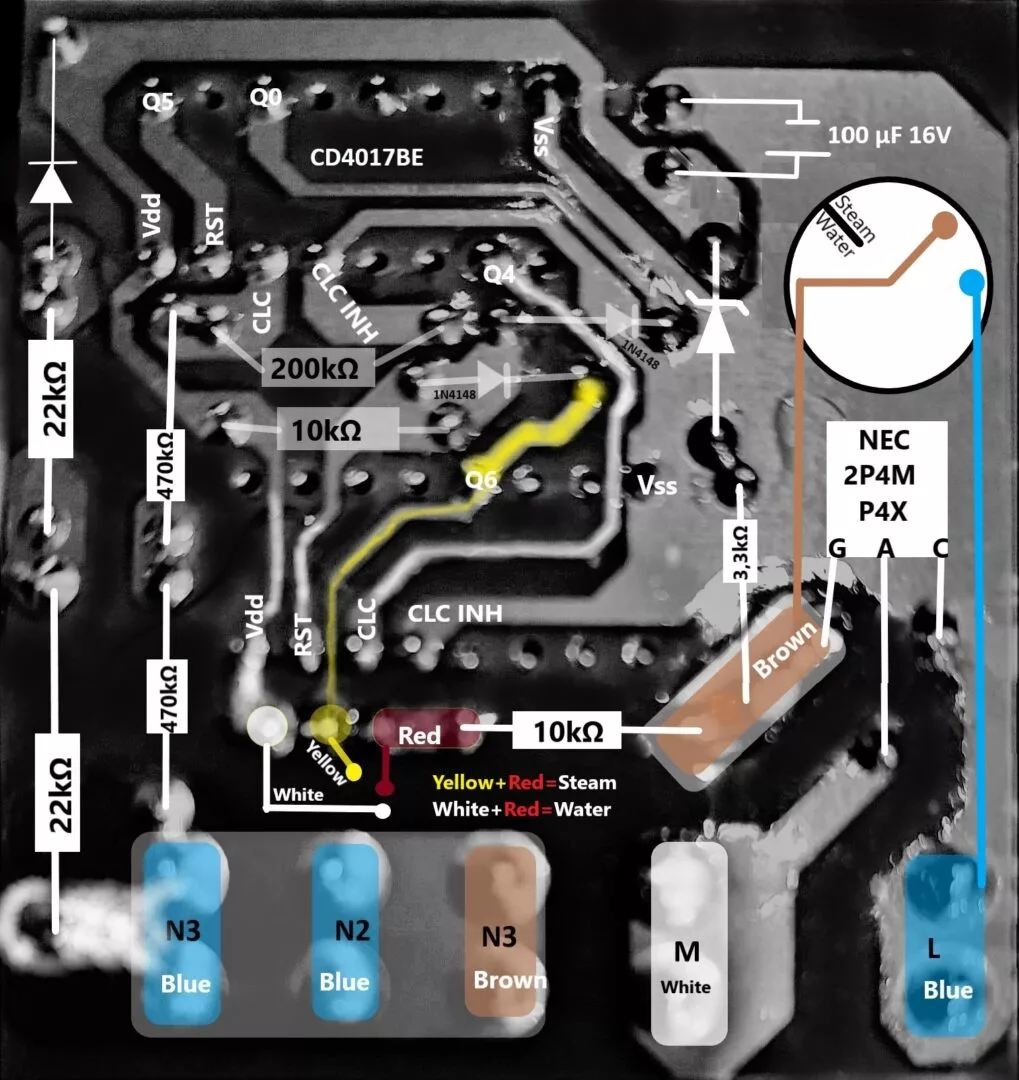

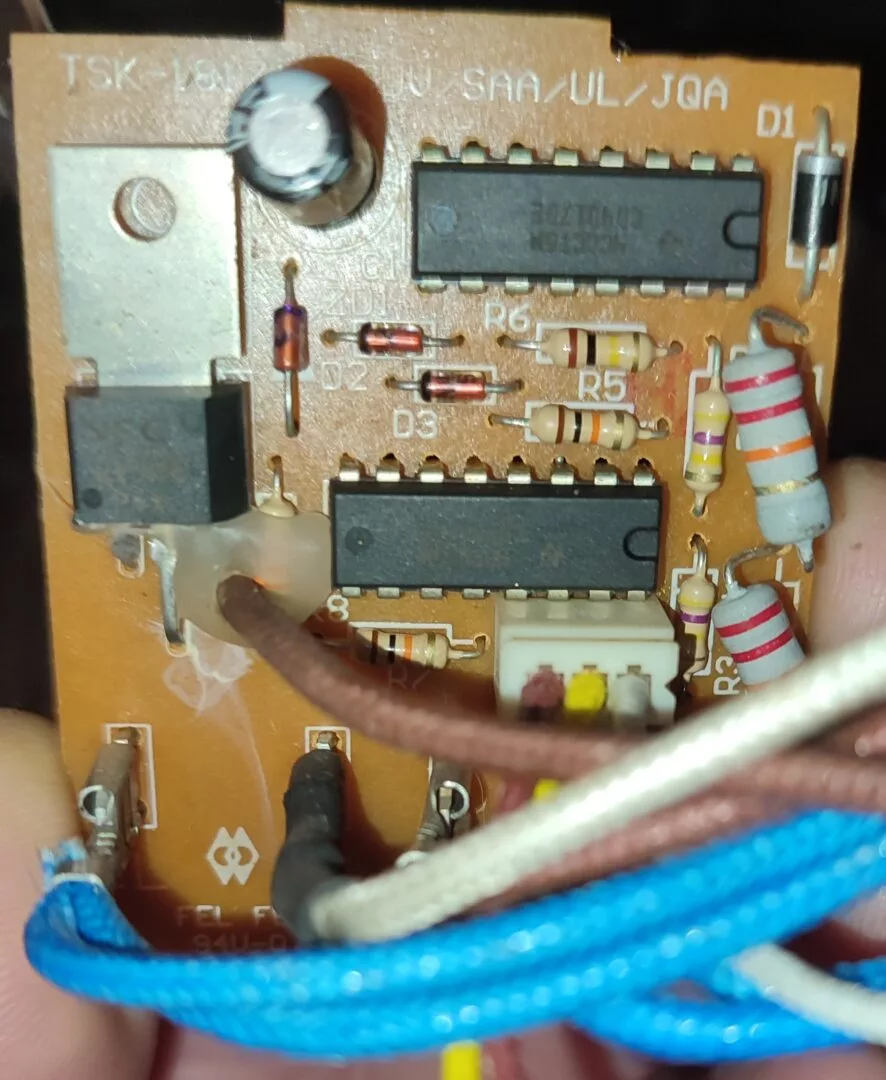

W celu ewentualnej naprawy PCB spieniacza mleka ekspresu EA150 (950074401-00, 4071332565, Aeg, Electrolux – D000024) zamieszczam schemat i ogólny opis działania:

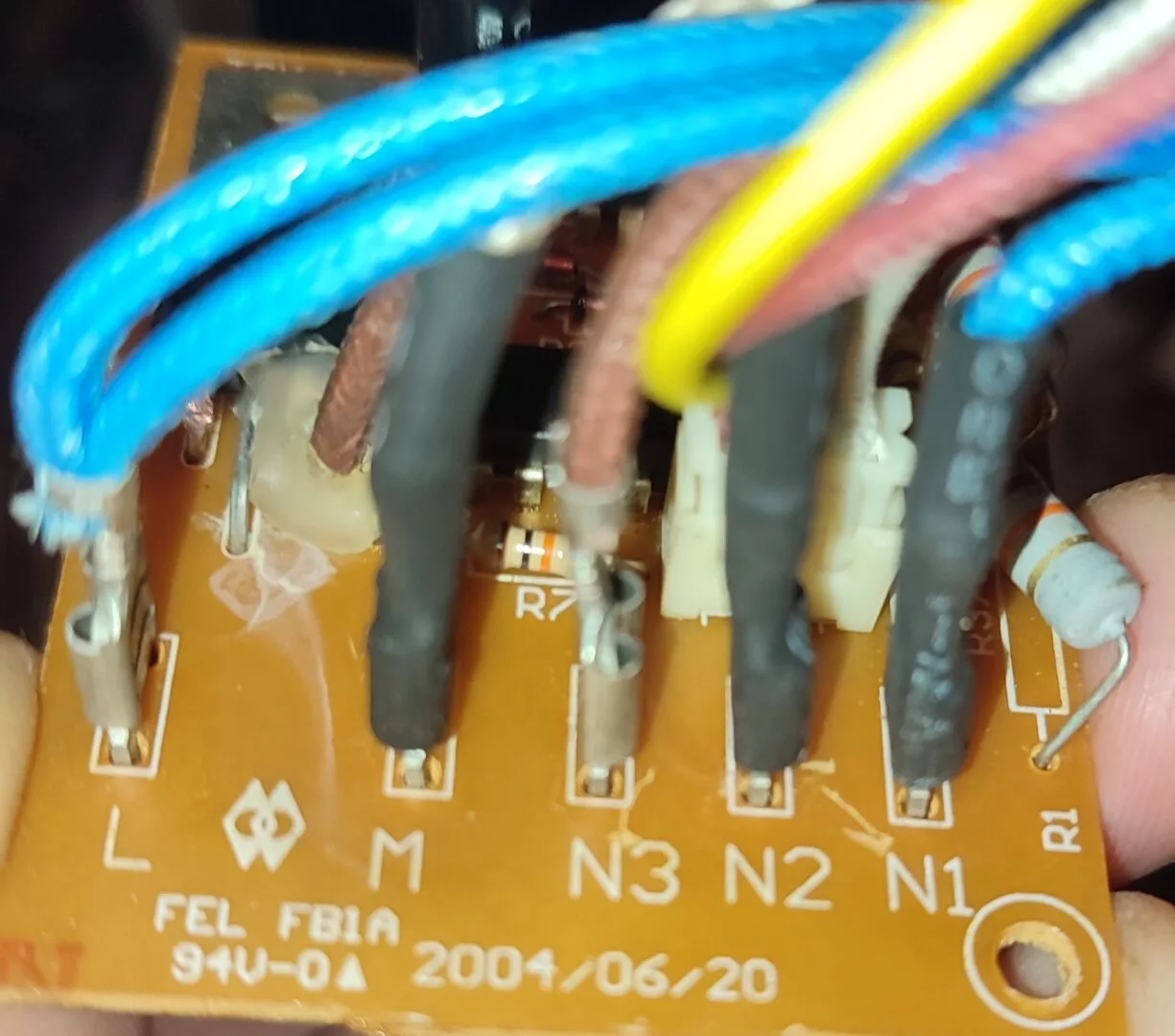

Przełączenie gałki na pozycje para/gorąca woda otwiera zawór doprowadzający wodę do dyszy spieniającej mleko oraz odłącza bramkę tyrystora od masy przewody brązowy z niebieskim L, odblokowując tyrystor i pozwalając na wejście sygnału z PCB na jego bramkę.
Przełącznik który przełącza pomiędzy parą a gorącą wodą z dyszy w pozycji gorąca woda omija układy CD4017BE (rejestr przesuwny BCD) zwierając przewody biały z czerwonym, napięcie 10,5V (ustalone przez diodę Zenera) wchodzi na bramkę tyrystora 2P4M przez rezystor 3,3kOhm, pompka pracuje szybciej wiec leci gorąca woda.
Po przełączeniu na pozycje para zwierany jest przewód żółty z czerwonym co powoduje wejście sygnału taktującego ok. 1,5Hz z układów CD4017BE na bramkę tyrystora 2P4M, pompka taktuje wolno, aby zdążyła wytworzyć się para.

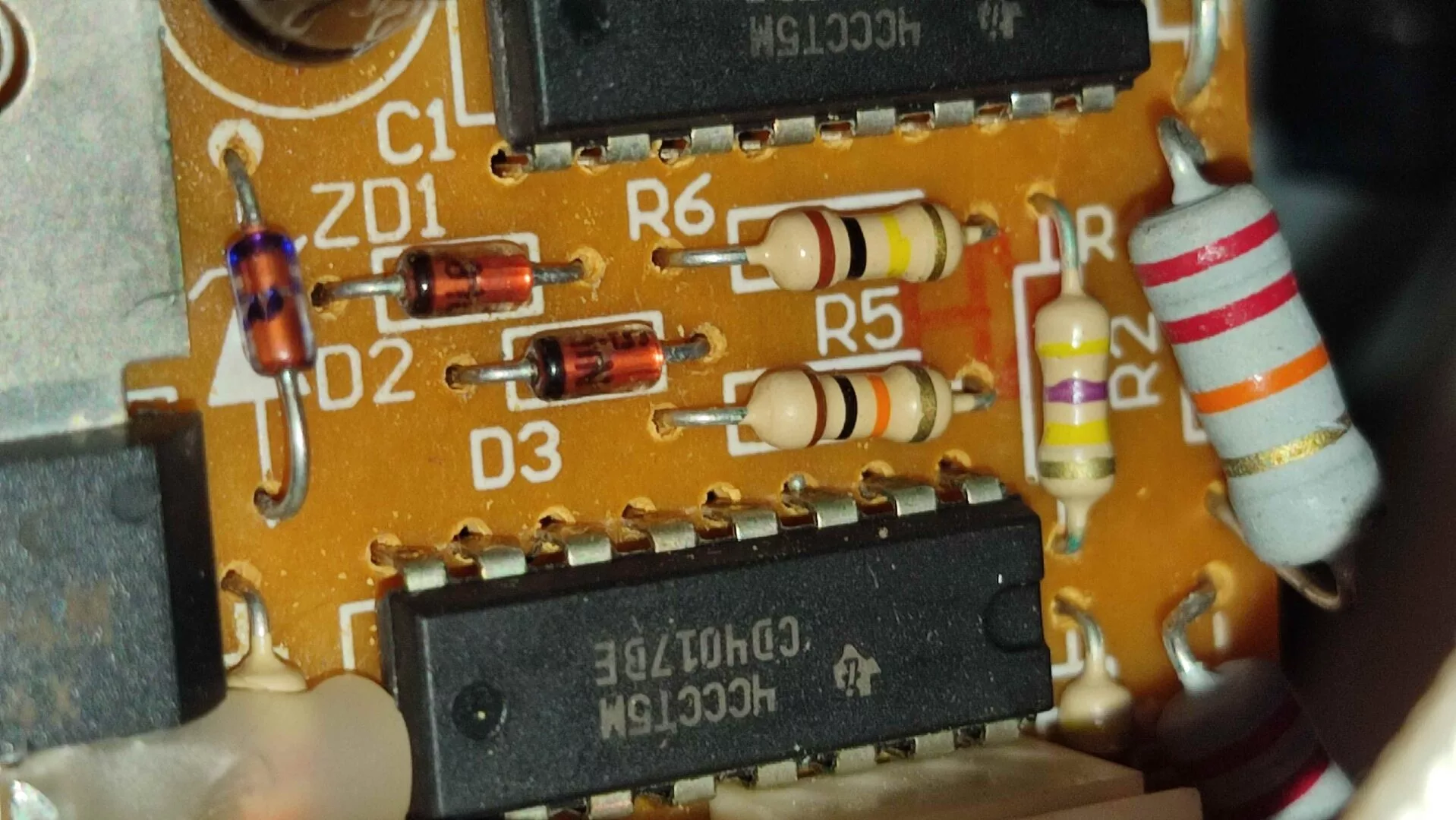

Układ umieszczony wyżej CD4017BE taktowny jest częstotliwością z 50hz z sieci następnie taktuje kolejny taki sam układ rejestrem Q4(pin10), z rejestru Q6(pin5) niżej umieszczonego układu wychodzi sygnał na bramkę tyrystora 2P4M żółtym przewodem przez przełącznik , przewód czerwony i rezystor 3,3kOhm. (ok. 6V)

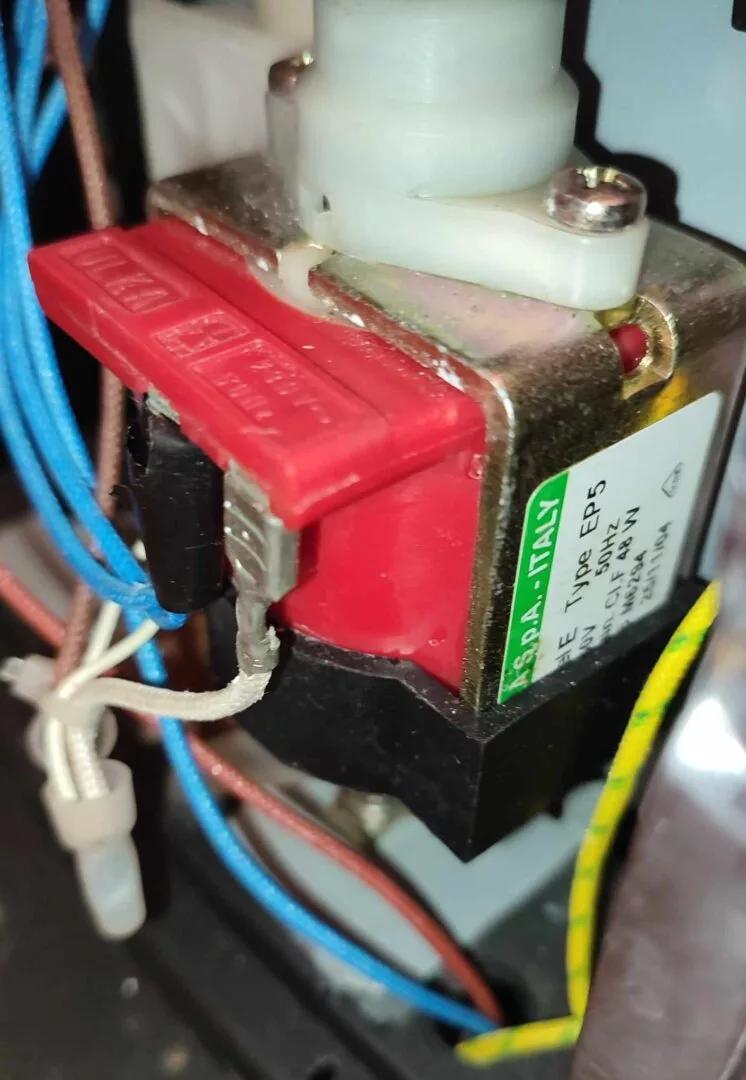

W przypadku wymiany niebieskiej pompki z C.E.M.E E50501 na czerwoną ULKA EP5 należy przewody zasilania pompki podłączyć odwrotnie, niebieski do konektora z oznaczeniem diody. Nieprawidłowe podłączenie przewodów będzie skutkowało niedziałaniem funkcji spieniania mleka i gorącej wody!!! Niektóre wersje ekspresów AEG EA150 mają fabrycznie zamontowaną pompkę ULKA EP5!!!
