Średnia
około 1h
Odkurzacz Tefal Air Force TY9471WO/4Q0

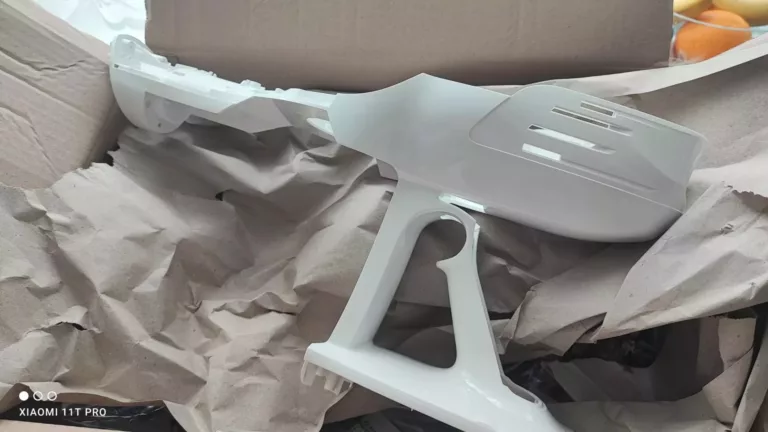

W odkurzaczu pękła mały plastik który trzyma rurę , aby go wymienić musiałem kupić całą obudowę , co się wiązało z przełożeniem całego wnętrza . Zajęło to mi godzinę , rozebranie i złożenie , działa jestem z siebie dumny.
Miałem ten sam problem, ale zajęło mi to trochę dłużej… Kłopot jest ze ściągnięciem tej niebieskiej pokrywy, ale jakoś dałem radę… Dla potomnych jest ona na zatrzaskach, które mocno ją trzymają – należy użyć takich łopatek plastikowych jak do demontażu np. tapicerki w aucie. Nie można zapomnieć o jednej małej śrubce na przodzie, która jest głęboko i przez to mało widoczna…
Pytanie mała blaszka wykrzywiona gdzie ją należy umieścić wypadła przy rozbieraniu
bez zdjęcia tej blaszki ani rusz…
Mam ten sam problem z blaszką. Wiem, że była gdzieś przy podstawie ale nie mam pomysłu jak ją umieścić i gdzie
Witam , przy wymianie obudowy została taka blaszka , nie wiem gdzie powinna być
Ja dziś będę wymieniać i właśnie nie wiem jak odłączyć baterie
Po zamontowaniu nowego korpusu odkurzacz nie działa, po wlaczeniu do ładowania mruga czerwone światło, nie ładuje się. Jaka może być przyczyna?
Mam ten sam problem , pomoże ktoś ?
Sprawdzaliście czy dobrze jest zamontowana bateria? Kostka na niej ma połączenie z kostką kablową od silnika?
Dziś wymieniałem obudowę zakupioną w serwisie North.
Tak na szybko, bo zapewne przyda się to innym. Ciężko rozebrać obudowę, ale jak już zdejmiemy niebieską część to idzie szybko.
Potrzebne: śrubokręt krzyżak, klucze torx :6, 8, 10, coś do podważenia(może być cienki, płaski śrubokręt).
1. Zdejmujecie niebieską pokrywę. Jest na zatrzaski.
2. Kolejny do wypięcia jest plastik zasłaniający wylot. Tam są dwie śrubki do odkręcenia.
3. Po zdjęciu całej, niebieskiej obudowy od góry jest kilka śrub torx do odkręcenia.
4. Odpinacie koszyk. Z przedniej części do odkręcenia są torxy. Jeden dodatkowo pod czarna zaślepka. Wtedy da się odpiąć złączkę z części łączącej z rurą. Zdejmujecie to.
5. Wtedy góra sama odchodzi. Trzeba uważać na oznaczenie kabli – czarny, czerwony. Najlepiej zrobić sobie zdjęcia.
6. Wykręcacie silnik. Kilka śrubek.
7. Odpinacie kostkę od boosta. Wypinacie z zatrzasków szarą część z napisem Tefal.
8. Pod silnikiem dwie śrubki do wykręcenia z białej przesłonki.
9. Wyciągacie białą zaślepkę z rączki i wykręcacie śrubkę. Dodatkowo dwie małe śrubki z części od strony koszyka. Cześć rączki odejdzie. Od dołu jest zatrzask. Uważajcie na kable. Do wykręcenia jest żółty kabel i wejście pod ładowanie.
10. Demontujecie przycisk – dwie śrubki.
11. Wykręcacie cztery śruby z dolnej części przy baterii. Uwaga na kostki łączące baterie z kabelkami od silnika.
12. Wyciągacie kable wcześniej wypinając zaślepkę (patrz pkt 8).
13. Przekładacie zaczep pod montowanie koszyka, uważajcie na blaszkę. Tam są trzy torxy.
Całość przekładacie w nową obudowę 🙂
Mam nadzieję, że pomogłem 🙂
Pamiętasz może, gdzie były dwie najdłuższe śrubki?
Najdłuższe śrubki idą od przodu tej „trąbki” ssącej i łączą z nią element trzymający koszyk na odpadki (przechodzą przez taki plastik w kształcie podkówki).
Jak szly te kable w pozycji 5
Kable z pozycji 5 (do zasilania elektroszczotki), jak patrzymy na urządzenie tak jak byśmy trzymali je w ręce to czerwony po prawej, czarny po lewej.
Super Mateusz! Bardzo dobry opis! Dzięki niemu wymiana obudowy poszła sprawnie.
Niestety oderwałem sobie przypadkiem gniazdo kabelka do boostera (chyba jak po odkręceniu silnika wyleciał z obudowy).
Polecam jeszcze skrupulatnie oglądać śrubki, bo z pozoru są trzy długości, ale jest kilka mniejszych i większych – tych o długości około 6mm i potem trzeba je wkręcić we właściwe otwory. Poza tymi od silnika dwie chyba mają taki kołnierz pod główką)
Bardzo obszerna instrukcja. Dziękuję za pomoc.
Radzę opisywać sobie śrubki… bo ich różne rozmiary i ilość ciężko spamiętać.
Udało mi się wszystko, chociaż połamały mi się zaczepy od szarej obejmy tylnej z napisem tefal.
Oby teraz odkurzacz dalej pracował.
pokazał by kto jak zdjąć to guwno niebieskie… od której strony zacząć…
Mam to! Moi drodzy doprecyzuję żeby zdjąć niebieską obudowę z góry ściągamy ten czarny tył wylotu z filtrem, podważamy od tej strony to niebieskie i jedziemy po kolei do przodu tuby mamy 10 zaczepów czyli 5 par po obu stronach a na koń cu ten ze śrubką od czoła. Nie bać się, podważać i rwać to śmiało. mocno siedzi. uwaga! ta czarna obwódka jest razem z niebieską obudową!
